Назначение. Применение

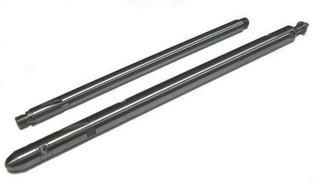

Манометр-термометр для скважин АМТ-10Л — специальная версия глубинного прибора для встраивания в технологическое оборудование.
Измерение и регистрация:
- значений давления и температуры по стволу скважины;
- изменения давления и температуры во времени в любой точке ствола скважины;
- при проведении широкого спектра гидродинамических исследований (запись КВД, КПД, гидропрослушивание и др.);
- для контроля работ по интенсификации работы скважин – свабирование, гидроразрыв пласта, всевозможные химические, виброакустические, тепловые воздействия и др.
Сфера применения манометра-термометра: для встраивания в технологическое оборудование без наконечников.
- исполнение с выносным датчиком температур;
- исполнение со встроенным датчиком температур;
- исполнение по диаметрам ø20, ø25, ø32;
- возможность увеличения объема памяти измерений до 128 Мб.
| Технические характеристики: | |
| Верхний предел измерения давления (ВПИ), МПа | 16; 25; 40; 60; 100 |
| Диапазон рабочих температур, °C | -40… 85 (125; 150) |
| Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125)°C, % от ВПИ | ±0,1; ±0,15; ±0,25; ±0,5 |
| Постоянная времени выносного датчика температуры по уровню 0,63 в воде, с | 1(Ø20, Ø25); 3(Ø32) |
| Постоянная времени встроенного датчика температуры по уровню 0,63 в воде, с | 30(Ø20, Ø25) |
| Разрешающая способность по температуре, °C | 0,01 |
| Разрешающая способность по давлению, часть от ВПИ | 1 / 128 000 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °C | ±0,4; ±0,25 |
| Дискретность измерений, с | 0,1… 3600 |
| Литий-тионилхлоридный элемент питания U=3,6 В (типоразмер / кол-во, шт.) | АА / 1 |
| Объем памяти (давление + температура), млн. точек измерения, не менее | ~1,7 |
| Время работы до полного заполнения памяти при дискретности 1 с, суток | 20 |
| Время работы от одного элемента питания, суток, не менее * — при дискретности 1 с — при дискретности 10 с — при дискретности 1 мин |
100 400 600 |
| Внешний интерфейс для связи с прибором | USB 2.0 full speed |
| Время чтения полностью заполненной памяти, мин, не более | 5 |
| Габариты преобразователя (диаметр / длина), мм | 20 / 395; 25 / 535; 32 / 548 |
| Масса преобразователя, кг, не более | 0,6; 1,5; 2 |
| Габариты утяжелителя (диаметр / длина), мм** | 20 / 500; 25 / 510; 32 / 470 |
| Масса утяжелителя (в зависимости от диаметра), кг, не более** | 1,2; 1,8; 3 |
* при температуре окружающего воздуха 25°C
** поставляется по дополнительному заказу.
