Назначение. Применение
Отбор проб из наблюдательных, контрольных (пьезометрических, режимных) и других, не изливающих скважин при давлении не более 30 МПа.
Эксплуатация:
В зависимости от условий работы желонка ЖЛ-02 может применяться как проточная или наливная:
- Желонка наливная. При отборе пробы на малых глубинах, в верхних слоях столба скважинной жидкости;
- Желонка проточная. При отборе пробы на больших глубинах, в скважинах, где имеется расслоение жидкостей с различными плотностями или присутствует градиент плотности по трубе.

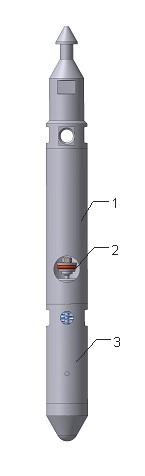

Конструктивные узлы желонки:
- камера для пробы;
- клапанный узел;
- механизм срабатывания (устанавливается при использовании желонки в качестве проточной).
В желонке ЖЛ-02 применяется регулируемый механизм срабатывания, управляющий закрытием клапана. Момент закрытия клапана зависит от величины давления, на которое настраивается механизм срабатывания. Клапан закрывается, когда давление в скважине достигнет заданного по шкале механизма срабатывания.
Настройка давления момента закрытия клапана простым вращением винта со шкалой обеспечивает максимально удобное использование желонки с регулируемым механизмом срабатывания. Плавная регулировка позволяет выставить любое давление срабатывания в рабочем диапазоне давления механизма срабатывания.
Преимущества:
- большой объем отбираемой пробы;
- простое техническое обслуживание;
- длительный средний срок службы;
- огромный опыт — производим глубинное скважинное оборудование более 25 лет;
- корпусы желонок выполнены из высококачественных марок стали;
- при изготовлении желонок «ГРАНТ» применены материалы и элементы для надёжной работы в широком диапазоне температур.
| Технические характеристики желонки ЖЛ-02 | |
| Объем отбираемой пробы, мл | 1300 |
| Диапазон давлений срабатывания, МПа | 0,5…30 |
| Материал | коррозионностойкая сталь |
| Габариты (диаметр / длина), мм: — проточная — наливная |
38 / 1735 38 / 1645 |
| Масса желонки, кг, не более — проточная — наливная |
3,8 3,2 |
